产品概述：
EP 5000是高精度多级压力范围精密减压阀。这种压力控制装置可达到最高级别的压力调整精度和重复度。EP 5000在各种工作条件下都能保证最高的稳定性控制。应用非常理想。一个不锈钢测量膜仓用做测量元件来起动高增益伺服平衡控制机构，在这个机构中主阀是由一个控制阀来控制，由此获得高测量精度和避免了传统减压阀使用量程弹簧和隔膜片所引发的种种问题。
应用：
EP 5000典型应用场合为阀门执行机构，阀门气动定位器，风门和百叶窗执行机构，终端控制设备，继电器，气缸，丝网张紧装置，离合器和刹车装置。行业应用包括石化，HVAC暖通空调，能源管理，纺织，造纸，食品和医药。
|
* Air Gauging |
* Web Tensioning |
* Gate Actuators |
|
* Air Hoists |
* Valve Operators |
* Cylinder Loading |
|
* Roll Loading |
* Calibration Stands |
|
|
* Gas Mixing |
|
|
产品规格及性能
EP 1100 标准型减压阀：
压力范围；14~267kPa, 14~420kPa, 14~830kPa. 工艺连接尺寸：1/8〞1/4〞3/8〞
EP 1100HR 高流量释放型减压阀：
输出压力通过快速释放的方式达到设定值，对要求压力平衡的场合应用非常理想。
EP 1100LR 低压型减压阀：
在较低压力输出范围内，提供精确的压力调节，压力范围：4~167kPa。最大供气压力333kPa。
EP 1100PL 活塞控制型减压阀：
压力调节通过活塞而不是手动旋钮。
EP 1100BP 底部接口型减压阀：
供压、出压可采用歧路型安装，适用于安装空间狭窄的应用场合
特点
精密压力调节：
EP 1100 可控制输出压力的精度高达0.1%, 压力变化即使小到0.06kPa都可自身修正。
输出稳定性；
该减压阀对供气压力和流量的变化不敏感，流量变化（12SCFM以内）实际上根本不影响调节压力。
可靠起动：
长时间停机后，EP 1100起动时会自动调整压力到原始输出设定值。
高流量释放功能：
EP 1100HR具有高流量释放功能，当调节压力设定成较低值或有大量系统背压要释放时，一个高流量释放阀为其提供了快速反应功能。
温变影响：
由于采用了不锈钢测量膜仓来驱动伺服控制机构，所以工作温度的变化不影响其稳定性能。
技术参数
|
流量 |
14SCFM（25m3/小时） |
|
排气能力 |
高于140Kpa设定点35Kpa压力时，排气流量：EP 1100：2SCFM（3.4m3/小时）EP 1100HR；10SCFM（17.0m3/小时） |
|
灵敏度 |
3.2mm水柱 |
|
气耗量 |
<0.21m3/小时 |
|
供压变化影响 |
170KPa变化对输出压力影响小于0.3KPa |
|
最大供压 |
1050KPa |
|
重量 |
1.4 lb. (635g) |
|
工艺连接尺寸 |
1/8〞1/4〞3/8〞 |
|
Gage Ports (2) |
1/4" |
|
压力范围 |
14~267kPa, 14~420kPa, 14~830kPa |
|
Mounting Options |
Pipe or panel |
|
材质 |
合金锌（壳体），不锈钢（测量膜仓） |

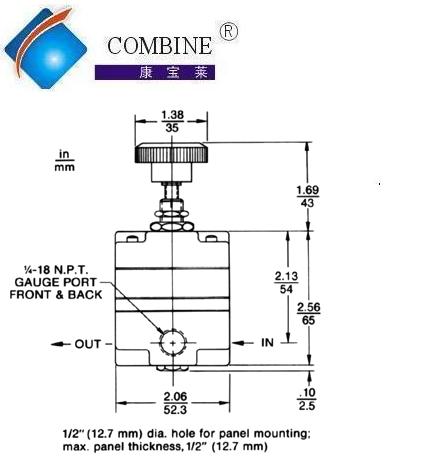

外形尺寸

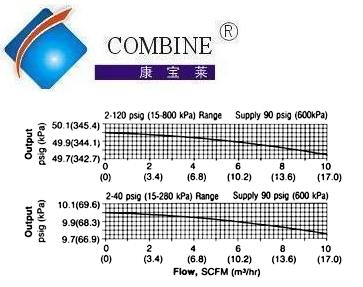

流量曲线图
订货选型
|
型号 |
代码 |
工艺连接尺寸
(NPT) |
输出范围 |
|
psi |
kPa |
|
EP 1100 |
5000-AA |
1/8" |
2-40 |
15-280 |
|
EP 1100 |
5000-AB |
1/8" |
2-60 |
15-400 |
|
EP 1100 |
5000-AC |
1/8" |
2-120 |
15-800 |
|
EP 1100 |
5000-BA |
1/4" |
2-40 |
15-280 |
|
EP 1100 |
5000-BB |
1/4" |
2-60 |
15-400 |
|
EP 1100 |
5000-BC |
1/4" |
2-120 |
15-800 |
|
EP 1100 |
5000-CA |
3/8" |
2-40 |
15-280 |
|
EP 1100 |
5000-CB |
3/8" |
2-60 |
15-400 |
|
EP 1100 |
5000-CC |
3/8" |
2-120 |
15-800 |
|
EP 1100HR |
5100-BC |
1/4" |
2-120 |
15-800 |
|
EP 1100HR |
5100-CC |
3/8" |
2-120 |
15-800 |
|
1100LR |
5200-BA |
1/4" |
.5-25 |
5-175 |
|
|
|
|
|
|
|
EP 1100BP |
5400-BA |
|
|
15-280 |
|
EP 1100BP |
5400-BB |
|
|
15-400 |
|
EP 1100BP |
5400-BC |
|
|
15-800 |
|
EP 1100PL |
5410-AA |
1/8〞 |
|
15-280 |
|
EP 1100PL |
5410-AB |
1/8〞 |
|
15-400 |
|
EP 1100PL |
5410-AC |
1/8〞 |
|
15-800 |
|
EP 1100PL |
5410-BA |
1/4〞 |
|
15-280 |
|
EP 1100PL |
5410-BB |
1/4〞 |
|
15-400 |
|
EP 1100PL |
5410-BC |
1/4〞 |
|
15-800 |
|
EP 1100PL |
5410-CA |
3/8〞 |
|
15-280 |
|
EP 1100PL |
5410-CB |
3/8〞 |
|
15-400 |
|
EP 1100PL |
5410-CC |
3/8〞 |
|
15-800 |
|
